マキシムベース

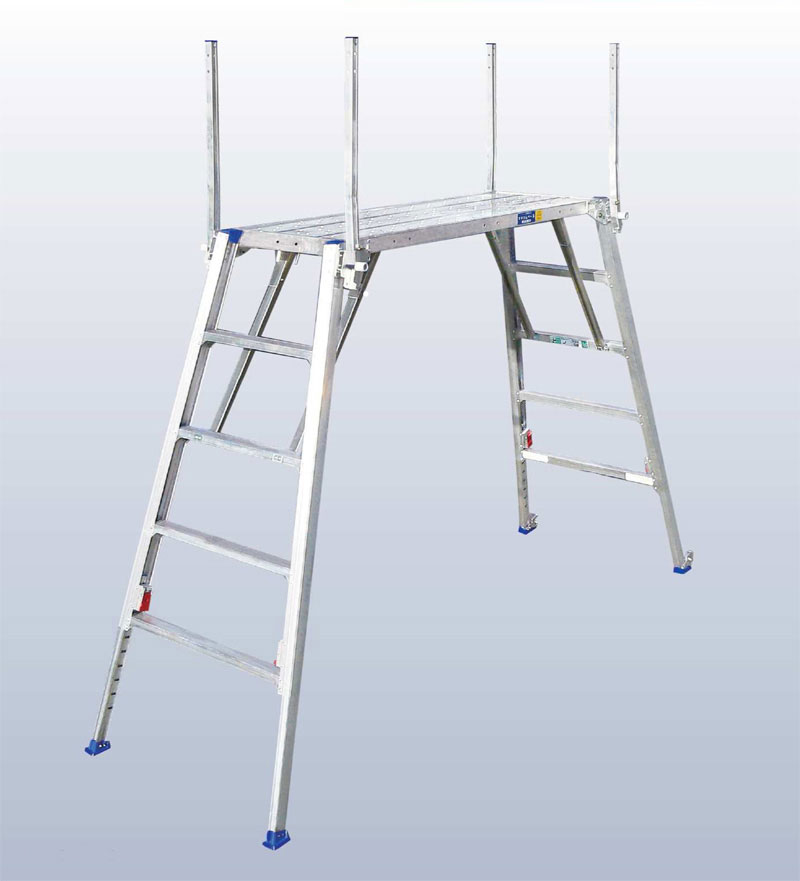

アルミ合金製可搬式作業台 マキシムベース
優れた安定性
ブレス材を２段目の踏桟に装着し、安定性の向上を実現。
ブレス材を２段目の踏桟に装着し、安定性の向上を実現。
垂直に設置する手掛かり棒
手掛かり棒を床材に対し、垂直に設置することにより有効作業面積が拡大。
手掛かり棒を床材に対し、垂直に設置することにより有効作業面積が拡大。
55mmの大型ステップ
55mm幅の大型ステップにより安全性が向上。
(CSR比：約38%アップ)
55mm幅の大型ステップにより安全性が向上。
(CSR比：約38%アップ)
堅牢設計
ブラインドリベット接合部は高強度リベットを採用し締結力を向上。
ブラインドリベット接合部は高強度リベットを採用し締結力を向上。
外形寸法図

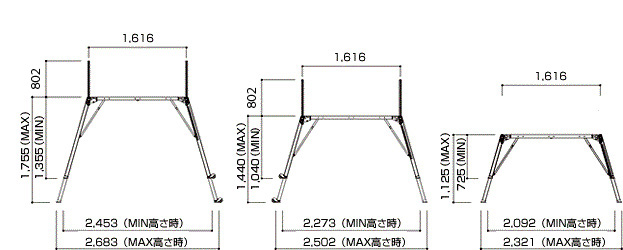

《高さ比較》

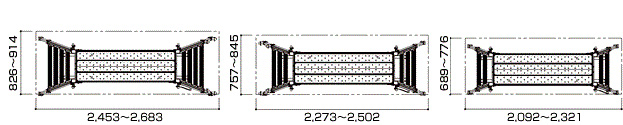

《設置寸法》

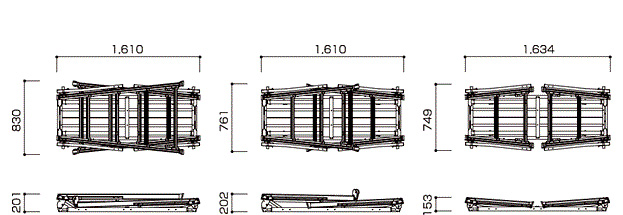

《収納寸法》
《設置寸法》
《収納寸法》
規格寸法
| 品番 | 天板有効寸法(mm) | 作業床高さ(mm) | ピッチ(mm) | 設置寸法(mm) | 収納寸法(mm) | プレス (本) |
手掛かり棒(本) | 質量(kg) | 許容荷重(kN) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ｗ | Ｄ | Ｗ | Ｄ | Ｗ | Ｄ | Ｈ | |||||||
| MB18 | 1,540 | 500 | 1,355〜1,755 | 50 | 2,453〜2,683 | 826〜914 | 1,610 | 830 | 201 | 4 | 4 | 26.2 | 1.47 |
| MB15 | 1,540 | 500 | 1,040〜1,440 | 50 | 2,273〜2,502 | 757〜845 | 1,610 | 761 | 202 | 4 | 4 | 24.7 | 1.47 |
| MB10 | 1,540 | 500 | 725〜1,125 | 50 | 2,092〜2,321 | 689〜776 | 1,634 | 749 | 153 | 4 | 無 | 18.7 | 1.47 |

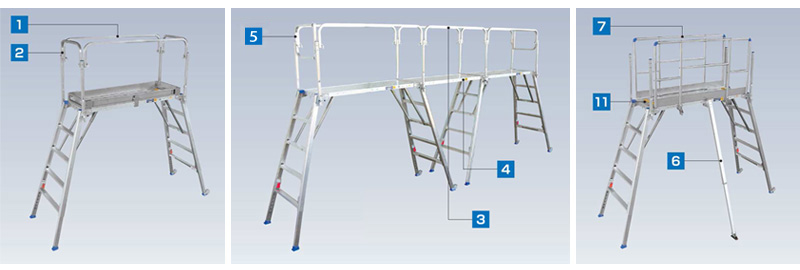

オプション部材

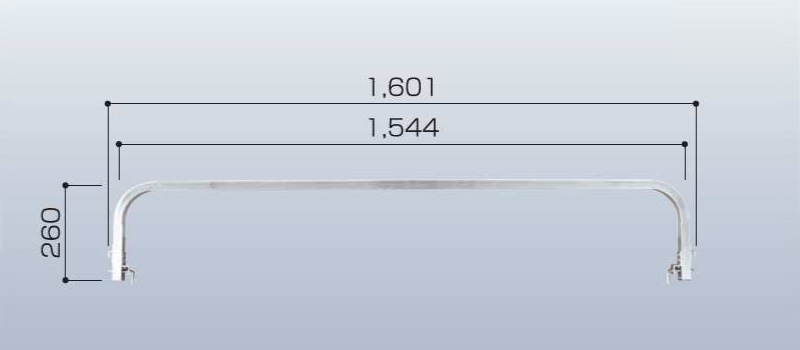

1 感知装置(本体桁面用)(固定型)
| 品番 | 樹脂キャップ色 |
|---|---|
| MBKS | 黒 |

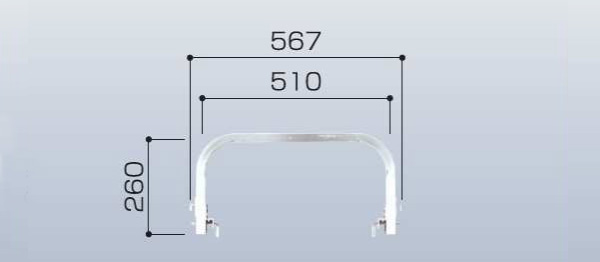

2 感知装置(本体妻面用)
| 品番 | 樹脂キャップ色 |
|---|---|
| MBKSTM | 黒 |
3 感知装置(延長天板用)(固定型)
| 品番 | 樹脂キャップ色 |
|---|---|
| MBKSET | 白 |

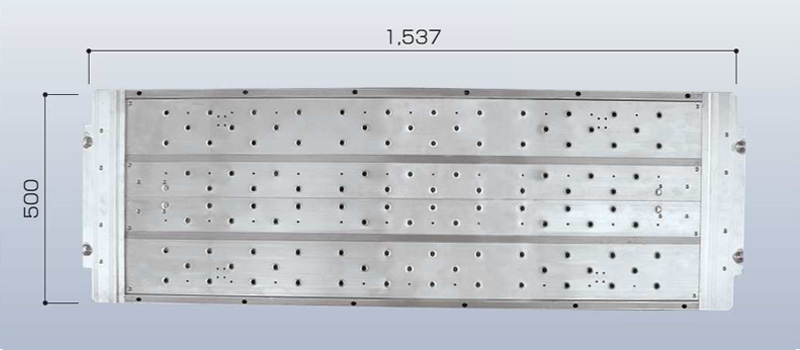

4 延長天板 MBET

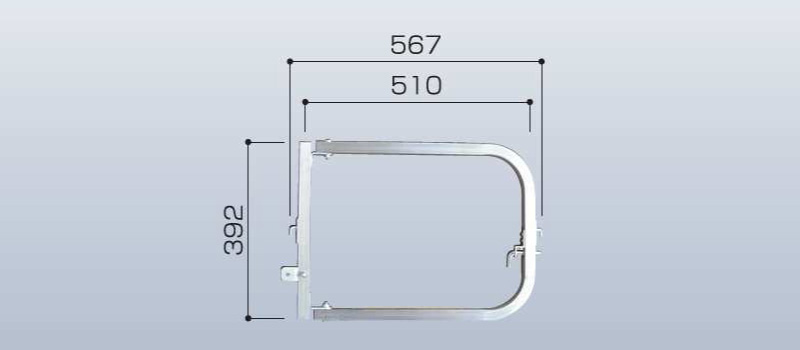

5 感知装置(扉用) MBKST
5 感知装置(扉用) MBKST

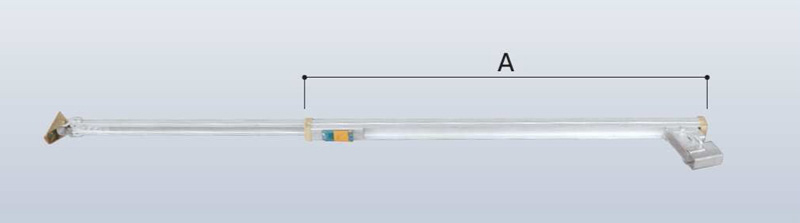

6 アウトリガー
※写真はCSGG18です
| 品番 | A(mm) | 適用 |
|---|---|---|
| CSGG18 | 1.044 | CSG15,18型用 |
| CSGG10 | 710 | CSG10型用 |

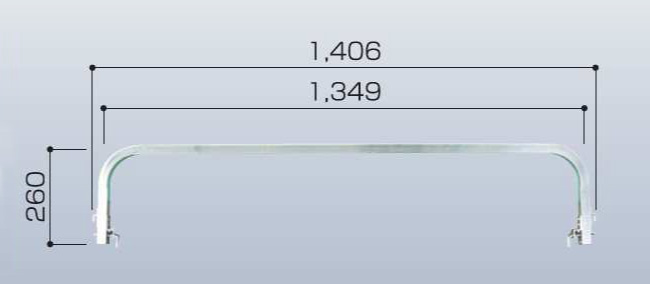

7 手掛り枠 MBTW
