鉄筋フック
鉄筋親綱固定金物 鉄筋フック
■フープ筋やスターラップ筋のピッチ間にも取り付け可能で、取り付け、
　取り外しが自由にでき、盛り換えが容易。
■サヤ管タイプに比べ軽量。（32型で0.63kg）
■先端に皿バネ付き。鉄筋に対し安定した締付け固定ができ安心。

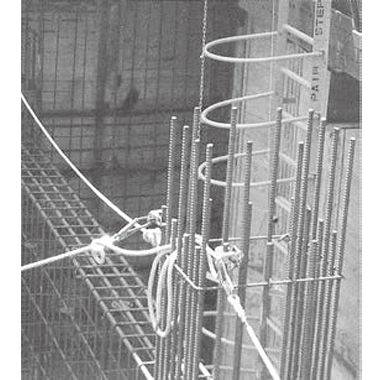

用途例
@　壁配筋作業に。（柱主筋に本体取付け、親網ロープを取って利用）
A　梁配筋作業に。（柱主筋に本体取付け、親網ロープを取って利用）
B　柱筋フープ巻作業に。（柱主筋に本体取付け、安全帯を直接引っ掛けて使用）
C　躯体端面や開口部の墜落防止養生用として。
　（柱主筋に本体取付け、親網ロープを設置。標識などを取付ける。）

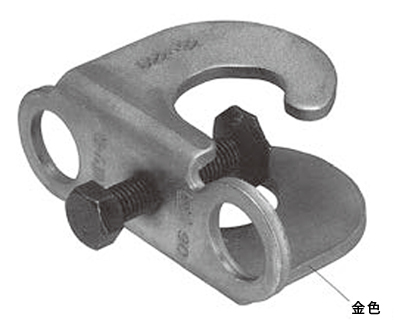

32型（D22〜32）


単位質量 0.63kg
品番 TEF1

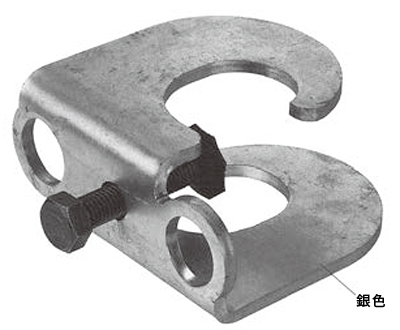

41型（D35〜41）


単位質量 0.92kg
品番 TEF2
寸法図

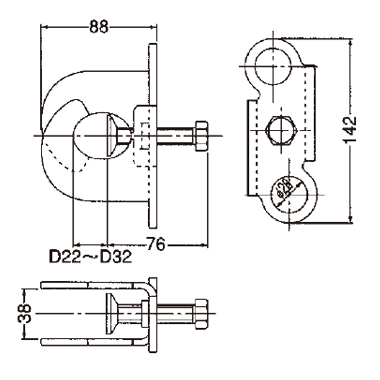

32型(D22〜32)

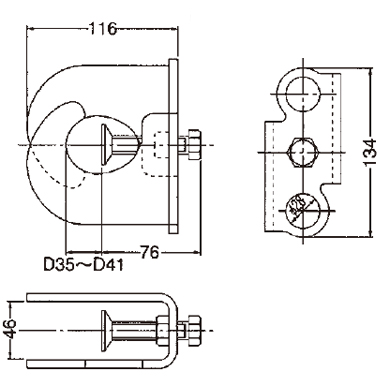

41型(D35〜41)

【注意事項】
●ボルトはトルク35N-m〜45N-mで締付けてください。
●柱筋（主筋）や梁筋に金物を取付ける時、フープやスターラップがまだ取り付けてない場合は、親綱設備を使用されても
　あまり効果がありません。
●その他、金物を取付ける相手に強度が期待できない場合も十分な効果がありませんので使用しないでください。
●用途例の@〜C以外の使用は避けてください。
