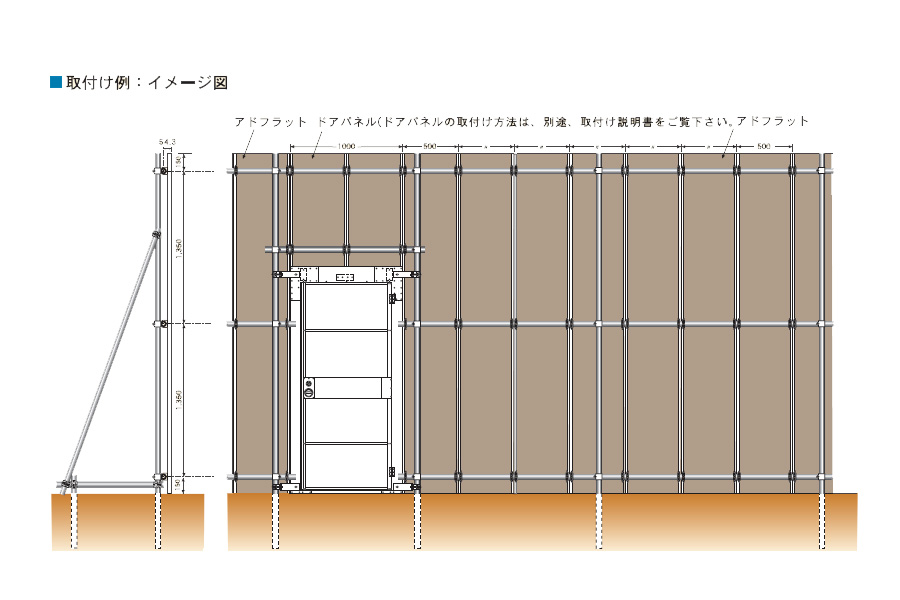

アドフラット・巾調整パネル・ジョイント金具・コーナーパネルの使用方法
アドフラット(Jフック)の使用方法
アドフラット・巾調整パネル・ジョイント金具・コーナーパネルの使用方法

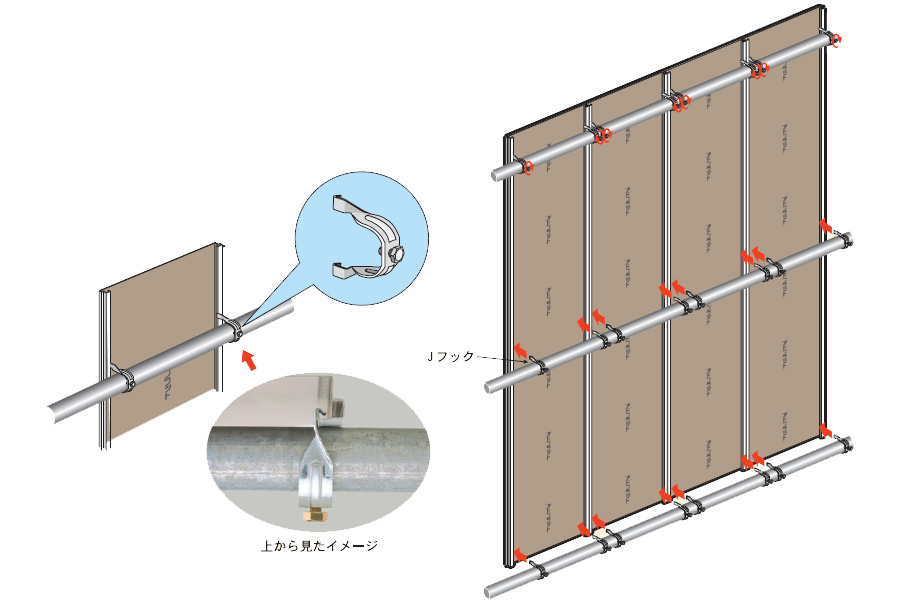

アドフラット(Jフック)の使用方法
- Jフックを単管にまたがせ、アドフラット裏端部に爪を引っ掛けます。
- Jフックのボルトを締め、アドフラットを単管に固定します。

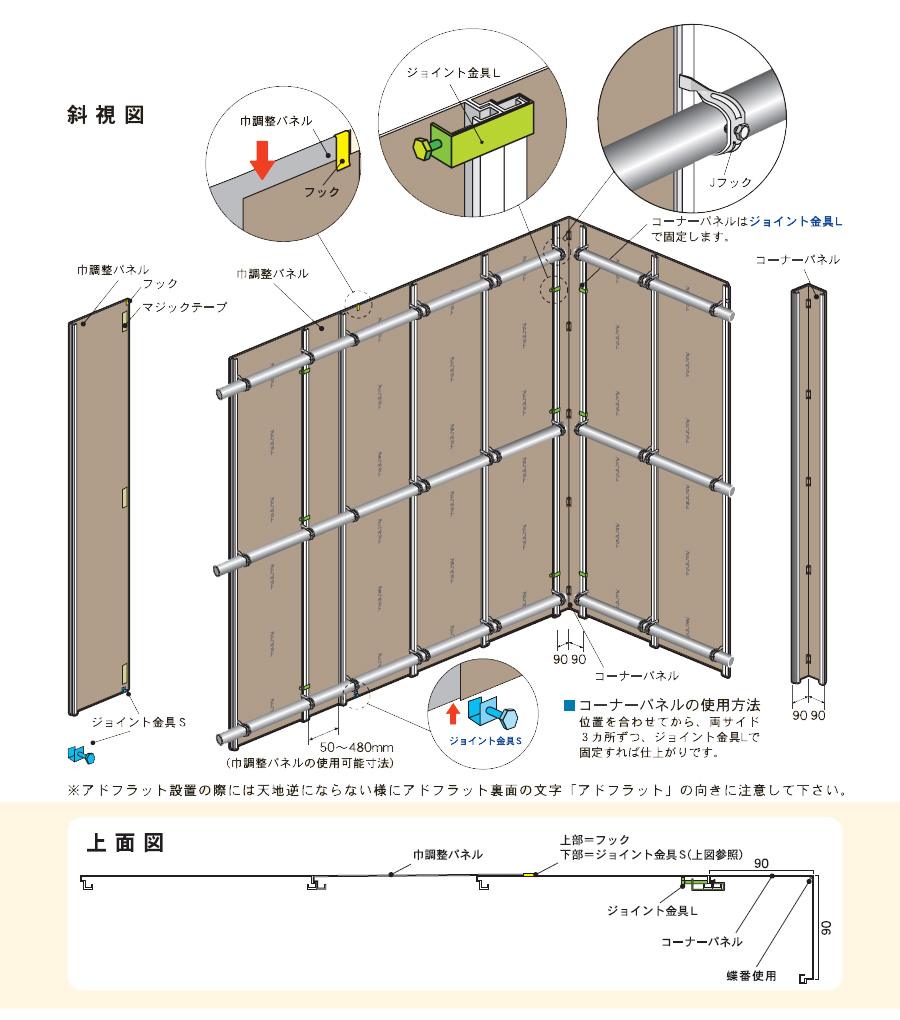

巾調整パネルの使用方法
- 上部フックを隣のパネルにかける。
- 位置を合わせてジョイント金具Lで隣のパネルと固定する。
- マジックテープのシートをはがし隣のパネルに巾調整パネルを密着させる。
- 下部をジョイント金具Sで締め付けて仕上がりです。
アドフラット必要金具数量
| アドフラット 窓付パネル クリアパネル |
巾調整パネル | コーナーパネル ミニドアパネル |
||||
|---|---|---|---|---|---|---|
| 2m | 3m | 2m | 3m | 2m | 3m | |
| Jフック | 4 | 6 | ||||
| ジョイント金具L | 2 | 3 | 4 | 6 | ||
| ジョイント金具S | 1 | 1 | ||||
