窓付パネル
窓にはタキロン製ポリカーボネート（透明板厚さ1.5mm）使用
| |
寸 法（mm）
H×W
|
重量
（kg）
|
|

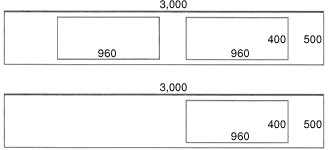

上下2窓タイプ
|
500×3,000
|
11.6
|
|
上窓のみ
|
500×2,000
|
8.0
|
|
500×3,000
|
14.0
|
|
|
|
|
 |
| |
クリアーパネル
タキロン製ポリカーボネート（透明板厚さ2.0mm）使用
|
寸 法（mm）
H×W
|
重量
（kg）
|
|
500×2,000
|
3.4
|
|
500×3,000
|
5.1
|
|
|
 |
|
| |

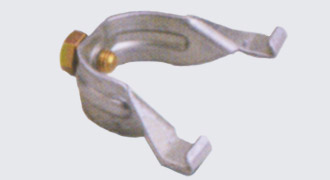

Ｊフック
ワンタッチフックを使用しない場合にこの金具を使用します。アドフラットの裏端部にひっかけ、単管をまたがせてボルトで締め付けます。一枚のアドフラットに対し、6個の金具を使用します。
|
 |
|
| |

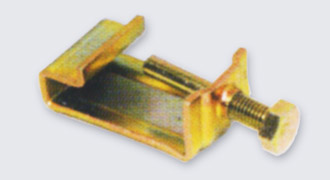

ジョイント金具L
巾調整パネル・コーナーパネルを取付ける際に使用します。この金具でアドフラットにしっかり固定させます。
|
 |
|
| |

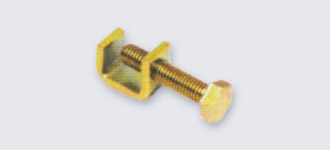

ジョイント金具S
巾調整パネルを取付ける際に使用する金具です。アドフラットと巾調整パネルの下部を固定させます。
|
 |
|
|
|
|
|
