アルミパネルキャスターゲート
アルミパネルキャスターゲート 国土交通省NETIS推奨技術商品

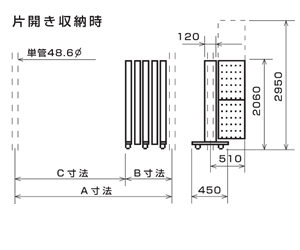

| 片開き | A寸法 | B寸法 | C寸法 | 重量(kg) | |||
|---|---|---|---|---|---|---|---|
| 2Mパネル | 3Mパネル | 3M上部MSパネル | |||||
| S18 | 2,020 | 370 | 1,650 | 52 | 58 | ||
| S27 | 2,920 | 460 | 2,460 | 74 | 83 | ||
| S36 | 3,820 | 550 | 3,270 | 93 | 105 | ||
| S45 | 4,720 | 640 | 4,080 | 115 | 131 | ||
| S54 | 5,620 | 730 | 4,890 | 134 | 153 | ||
| S63 | 6,520 | 820 | 5,700 | 156 | 170 | ||
| S72 | 7,420 | 910 | 6,510 | 175 | 184 | ||
| S81 | 8,320 | 1,000 | 7,320 | 192 | 198 | ||
| S90 | 9,220 | 1,090 | 8,130 | 217 | 242 | ||

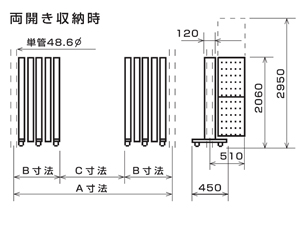

| 両開き | A寸法 | B寸法 | C寸法 | 重量(kg) | |||
|---|---|---|---|---|---|---|---|
| 2Mパネル | 3Mパネル | 上部メッシュパネル | |||||
| W36 | 3,930 | 370 | 370 | 3,190 | 104 | 116 | |
| W45 | 4,830 | 370 | 460 | 4,000 | 126 | 141 | |
| W54 | 5,730 | 460 | 460 | 4,810 | 148 | 166 | |
| W63 | 6,630 | 460 | 550 | 5,620 | 167 | 188 | |
| W72 | 7,530 | 550 | 550 | 6,430 | 186 | 210 | |
| W81 | 8,430 | 550 | 640 | 7,240 | 208 | 236 | |
| W90 | 9,330 | 640 | 640 | 8,050 | 230 | 262 | |
| W99 | 10,230 | 640 | 730 | 8,860 | 249 | 284 | |
| W108 | 11,130 | 730 | 730 | 9,670 | 268 | 306 | |
| W117 | 12,030 | 730 | 820 | 10,480 | 290 | 323 | |
| W126 | 12,930 | 820 | 820 | 11,290 | 312 | 340 | |
| W135 | 13,830 | 820 | 910 | 12,100 | 331 | 354 | |
| W144 | 14,730 | 910 | 910 | 12,910 | 350 | 368 | |
| W153 | 15,630 | 910 | 1,000 | 13,720 | 367 | 382 | |
| W162 | 16,530 | 1,000 | 1,000 | 14,530 | 384 | 396 | |
| W171 | 17,430 | 1,000 | 1,090 | 15,340 | 409 | 440 | |
| W180 | 18,330 | 1,090 | 1,090 | 16,150 | 434 | 484 | |

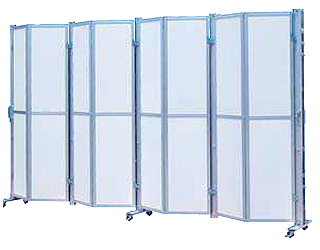

2Mパネル

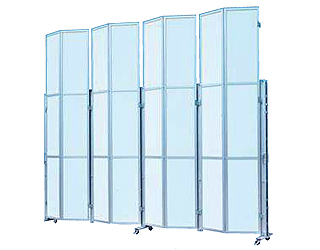

3Mパネル

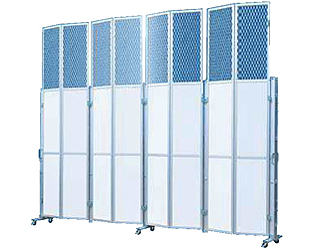

3Mメッシュパネル
