パネルゲート2

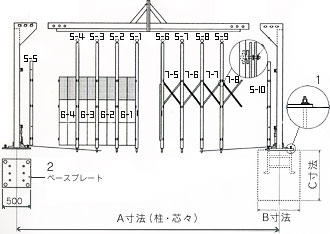

パネルゲートの建て方

	まずアンカーボルト6分（3/4）を設置して下さい。
	柱の向きとベースプレートの向きを確認し、アンカーボルトに固定して、柱をボルトM16×30にて取付けて下さい。
	梁を連結（レールのレベルを必ず合わして下さい）して下さい。
	柱と梁を止めて下さい。
	走行棒を取っ手付左用（5-1）と取っ手付右用（5-6）が、中央にくるよう柱側から順序だててレールに挿入し（5-5）と（5-10）が他の走行棒とピン位置(A)が同じレベルになるよう取付けて下さい。
	パネルの上下方向を確認し、パネル止めピンにて固定して下さい。
	ブレースは手前側と向う側とが交互になるよう取付けて下さい。
	ワイヤーを所定の位置で固定して下さい。

※3～4までは地上で組立、それから吊り上げて設置すると簡単です。

基礎寸法表

型式	A寸法	B寸法	C寸法
型式	A寸法	B寸法	C寸法
36型	3,700	700以上	700以上
45型	4,600	〃	〃
54型	5,500	〃	〃
63型	6,400	〃	900以上
72型	7,300	〃	〃
81型	8,200	〃	〃
90型	9,100	〃	〃
99型	10,000	1,000以上	1,000以上
108型	10,900	〃	〃
117型	11,800	〃	〃
126型	12,700	〃	〃
135型	13,600	〃	〃
144型	14,500	〃	〃

注！上記表は環境やGLのレベルにより異なります。

パネルゲート

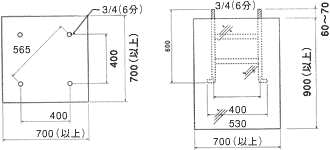

ゲート用基礎ブロック

ゲート用基礎ブロック

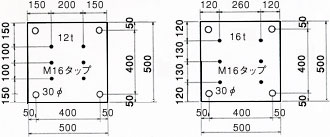

ベースプレート

左：36～126型　ベースプレート12mm厚
右：135～144型　ベースプレート16mm厚

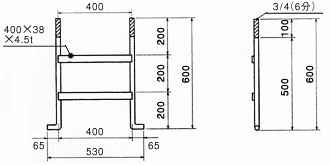

アンカーボルト

アンカーボルト

　

　
