耐候性良好
高強力ナイロン、ポリエステル糸は耐候性に優れており、日光、風雨に対して強い抵抗力を持っています。
強力ロープ使用
安全ネットの網地ばかりでなく、周囲に入っているロープにつきましても、よく吟味されたロープを使用しております。
|
|
 |
|
|
安全ネット 規格一覧表
|
項 目
|
結節方法
|
網地の素材
|
網地の太さ
|
網目の
大きさ
|
※網糸
（新品）
強力
|
緑吊ロープの
太さ
|
網糸ロープの
強力
|
|
ラッセルネット
|
蛙又結節網
|
ナイロン
|
210D/168本
（線径3.2φ）
|
100mm
|
130kg
|
ビニロンF9φ
|
1,350kg
|
|
仮設工業界
認定規格
|
蛙又結節網
|
ナイロン
|
210D/168本
（線径4.6φ）
|
100mm
|
220kg
|
ナイロン9φ
|
1,700kg
|
|
仮設工業界
認定規格
|
蛙又結節網
|
合成繊維
|
規定なし
|
100mm
|
220kg
以上
|
規定なし
|
1,500kg以上
|
|
※掲載強度（数値）は測定値であり保証値ではありません。
|
|
|
切断強力（ton）
|
直径
|
ナイロン
|
ビニロンF
|
ポリエチレン
|
|
9
|
1.7
|
0.93
|
0.8
|
|
10
|
2.1
|
1.15
|
1.0
|
|
12
|
3.0
|
1.50
|
1.4
|
|
14
|
4.0
|
2.00
|
1.7
|
|
|
|
|
安全ネット 規格サイズ
|
水平
養生
|
品 名
|
サ イ ズ （m）
|
|
安全ネット
|
1×5
|
1×6
|
1×10
|
2×5
|
2×6
|
2×10
|
3×6
|
|
5×5
|
5×10
|
6×6
|
6×10
|
7×10
|
8×10
|
10×10
|
|
|
|
| 安全ネットは、作業現場の条件により、大きさ、網糸の太さ、網目の大きさ、縁ロープの太さが異なるので、社団法人、仮設工業会の「安全ネットの構造等に関する安全基準と解説」をご参考に充分ご検討の上ご使用下さい。 |
|
 |
|

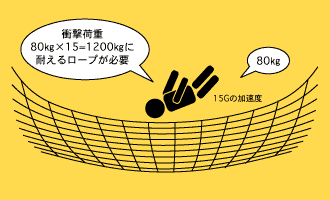

ネットに人体（80kg）が落下した時、15Gの加速度に耐えるものとすれば、衝撃荷重80kg×15=1,200kgに耐えるロープが必要です。
＊ナイロンの場合・・・・・・・・・9mm
＊ポリエステルの場合・・・・・・・9mm
|
|
 |
|
 |
|

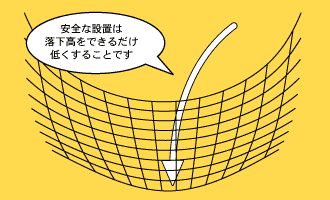

安全ネットの許容落下高Hは次式により求められます。
＊単体ネット・・・・・・・・・H≦0.25×（L＋2A）
＊複合ネット・・・・・・・・・H≦0.20×（L＋2A）
L:単体及び複合ネットの辺長又は短辺長（m）
A:安全ネットの支持間隔（m）
ただし、A≦Lの範囲ではA＝Lとする。
|
|
 |
|
 |
|

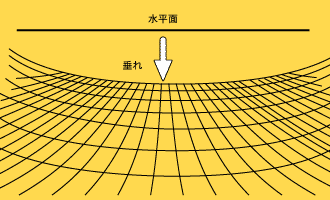

安全ネットの垂れは、ゆるい方が衝撃緩和が優れています。しかし、あまりゆるいと落下体が地面
その他にあたる場合があります。ネットの垂れS及びネットの下部のあきKは次式により求められます。
＊ネットの垂れ・・・・・・・・S≦0.2×（L＋2A）/3
＊ネット下部のあき・・・・・・K≦0.85×（L＋3A）/4
ただし、A≦Lの範囲では、A＝Lとする。
|
|
 |
|
 |
|

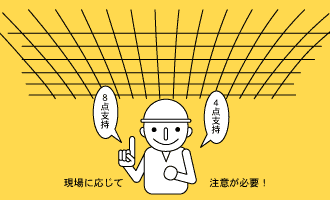

8点支持にした時より、4点支持の方が衝撃はやわらげられます。使用状況によっては、4点支持ではネットの周辺にすき間ができることもあるので、現場に応じて注意が必要です。
|
|
 |
|
|
|
|
|
